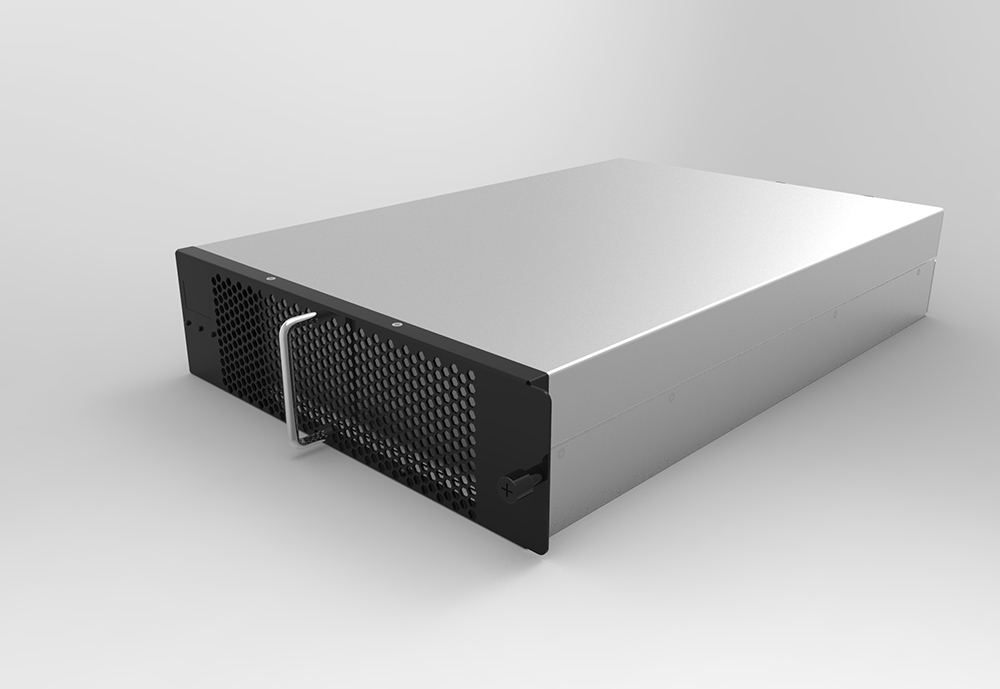

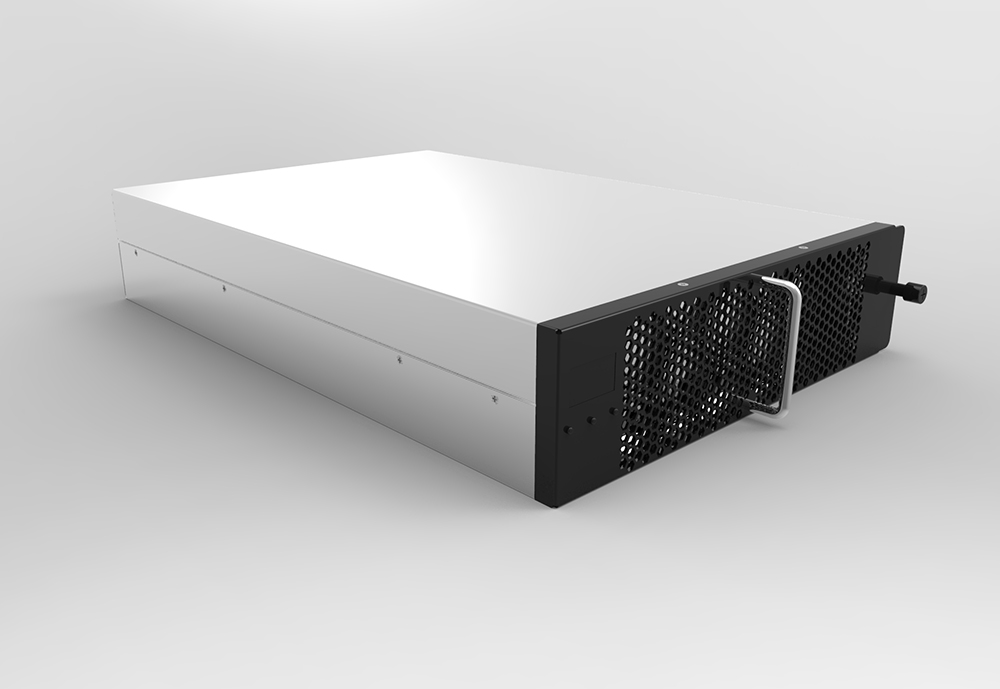

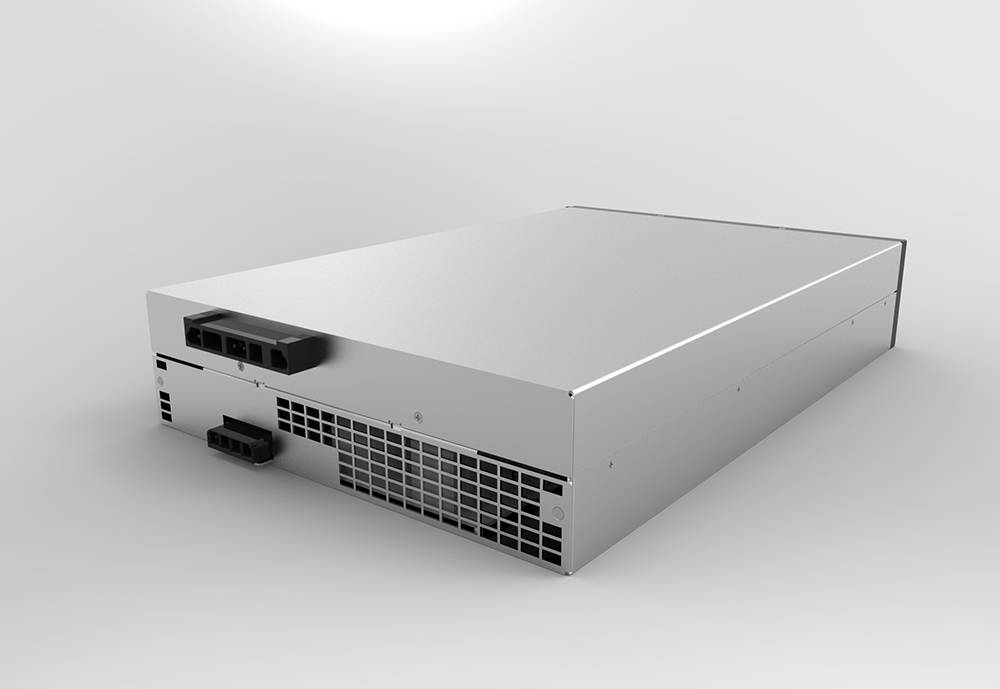

產品名：電源模塊-30KW充電模塊
主要特點
超高效率：滿載效率≥96%，額定效率≥95%；
超高功率密度：高達45W/in；
超小輸出電壓紋波，紋波峰峰值≤2V；
超小待機功耗：≤15W；
主要特點：
● 超高效率：滿載效率≥96%，額定效率≥95%；
● 超高功率密度：高達45W/in3；
● 超小輸出電壓紋波，紋波峰峰值≤2V；
● 超小待機功耗：≤15W；
● 完善的保護以及告警功能：輸入過欠壓、輸出過壓過流過溫、輸出欠壓告警，輸出短路保護；
● 支持軟件分組控制，并機最大數為50個；
● 內置防反灌保護電路，支持熱插拔；
● 支持地址自動識別和校驗功能，無需手動設置。
技術參數：
項目 | 參數指標 | |
產品型號 | EPW-750-15K | EPW-750-30K |
輸入特性 | ||
工作電壓 | 260V AC~470V AC | |
輸入頻率 | 50Hz~60Hz | |
輸入電流 | ≤33A | ≤66A |
功率因數 | 滿載≥0.99；半載以上≥0.98； | |
THD | ≤0.05（負載率50%~100%） | |
啟動沖擊電流 | 額定輸入條件下，小于最大輸入電流峰值1.1倍 | |
輸出特性 | ||
輸出電壓 | 300V DC~750V DC | |
輸出功率 | 15KW | 30KW |
穩壓精度 | ≤±1%（-20℃~+50℃） | |
穩流精度 | ≤±1%（負載電流在20%~100%范圍內） | |
均流不平衡度 | ≤±5% | |
滿載效率 | ≥96% | |
軟啟動時間 | 3s~8s | |
待機功耗 | ≤15W | |
保護特性 | ||
輸入欠壓保護 | 255±5V，回差≥15V | |
輸入過壓保護 | 480±5V，回差≥15V | |
輸出過壓保護點 | 770V±10V | |
輸出短路保護 | 可長期短路，短路后限流，可自動恢復 | |
過溫保護 | 環境溫度大于65℃時關機保護，不自動恢復 | |
防雷保護 | 5KA | |
其他特性 | ||
通訊接口 | CAN&RS485 | |
噪音 | ≤60dB | |
冷卻方式 | 強制風冷 | |
外形尺寸 | 84mmx206mmx437.5mm | 84mmx300mmx437.5mm |
MTBF | 150000小時 | |
